全黄一级A片免费看,日韩精品一区二区三区高清,亚洲成色

一本伊大人香蕉久久网手机/麻豆福利在线/亚洲色欲影视天天影视/91最新在线 - 黄色软件在线观看

全德力30年

專注模具五金真空熱處理

咨詢服務熱線：: 134-1070-6527

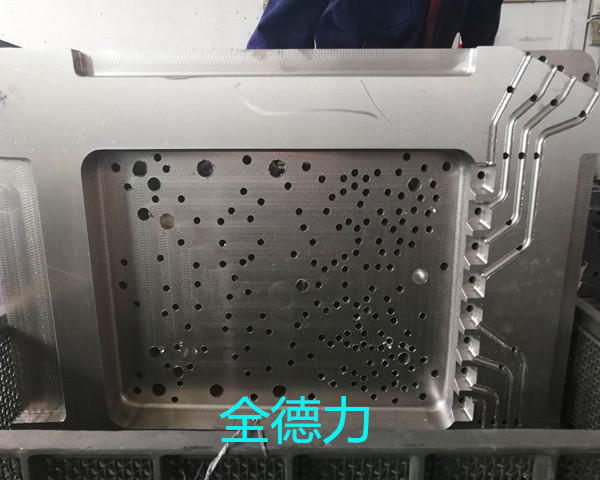

壓鑄模具真空等溫淬火

壓鑄模具是鑄造金屬零部件的一種工具，一種在專用的壓鑄模鍛機上完成壓鑄工藝的工具。壓鑄的基本工藝過程是：金屬液先低速或高速鑄造充型進模具的型腔內，模具有活動的型腔面，它隨著金屬液的冷卻過程加壓鍛造，既消除毛坯的縮孔縮松缺陷，也使毛坯的內部組織達到鍛態的破碎晶粒。毛坯的綜合機械性能得到顯著的提高。

立即咨詢

聯系熱線 134-1070-6527

淬火設備為高壓高流率真空氣淬爐，真空淬火工藝。

(1)淬火前：采用熱平衡法，提高模具加熱和冷卻的整體一致性。對凡是影響到這一點的薄壁孔、溝槽、型腔等，都要進行填充、封堵，盡量做到模具能均衡加熱和冷卻；同時，注意裝爐方式，防止壓鑄模在高溫時因自重而引起的變形。

(2)模具的加熱：在加熱過程中要緩慢加熱(用200℃/h升溫)，并采用兩級預熱方式，防止快速升溫造成模具內、外溫差過大，引起過大的熱應力，同時減小相變應力。

(3)淬火溫度與保溫時間：要采用下限淬火加熱溫度，均熱時間不宜過短或過長，一般由壁厚和硬度來確定均熱時間。H13鋼淬火硬度與保溫時間的關系曲線見上圖。

(4)淬火冷卻：采用預冷方式，并通過調節氣壓與風速，有效的控制冷卻速度，使之最大限度地實現理想冷卻。即：預冷到850℃后，增大冷卻速度，快速通過“C”曲線鼻部，模溫在500℃以下則逐漸降低冷卻速度，到Ms點以下則采用近似等溫轉變的冷卻方式，以最大限度地減少淬火變形。模具冷卻到約150℃時，關閉冷卻風機，讓模具自然冷卻。
